Контрольно-измерительный пункт КИП; металлические

Цена по запросу
Заказать




alt










КИП

Технические характеристики



Показатели Величины
Условия эксплуатации по ГОСТ 15150:
климатическое исполнениеУХЛ
категория размещения1
диапазон рабочих температур окружающей средыот минус 60°С до +50°С
Количество силовых зажимов, шт0, 2, 3, 4, 5, 6
Допустимое сечение проводников силовых зажимов, мм2до 100
Количество измерительных зажимов, шт0, 6, 12, 24*
Допустимое сечение проводников дренажных кабелей, присоединяемых к силовым зажимам, мм2до 100
Допустимое сечение проводников измерительных кабелей, присоединяемых к измерительным зажимам, мм2до 10
Уровень заглубления, мм:
- для обычных грунтов
- для прослабленных (болотистых, песчаных)

800
1300
Масса КИПов, не более, кг
- без трассоуказателя (вехи)
- с трассоуказателем (вехой)

28
31
Степень защиты коммутационного шкафаIP44
Срок службы установок, лет30

Примечание
* При необходимости присоединения до 24-х измерительных цепей необходимо снять замыкатели между сдвоенными зажимами.
По заявкам заказчика могут выпускаться и другие исполнения КИПов по количеству силовых и измерительных зажимов, а также по уровню заглубления в грунт (длине стойки).


Конструктивные особенности



  • Возможность коммутирования силовых и контрольных зажимов замыкателями, входящими в состав поставки.
  • Универсальные силовые зажимы, позволяющие присоединять различные проводники кабелей (алюминиевые, медные, одножильные, многожильные).
  • Открывающаяся на 270°С крышка коммутационного шкафа является полкой для размещения измерительных приборов в процессе замеров, инструментов, проведения записи в журнал.
  • Большая номенклатура по количеству силовых и измерительных зажимов, а также по уровню заглубления в грунт.
  • Исполнения, как для обычных грунтов – 0,8м, так и прослабленных (болотистых, песчаных) – 1,3м.
  • Комплектование трассоуказателем (вехой).
  • Маркировка на стойке цветной кольцевой полосой, показывающей глубину заглубления в грунт.
  • Удобство монтажа и обслуживания.
  • Доступность к зажимам.


Типоисполнения



ОбозначениеУровень заглубления в грунт, ммКоличество зажимов, шт
силовыхизмерительных
КИП 0-6-0,8 УХЛ 1-800-6
КИП 0-6-1,3 УХЛ 1-1300
КИП 0-12-0,8 УХЛ 1-800-12
КИП 0-12-1,3 УХЛ 1-1300
КИП 2-0-0,8 УХЛ 1-8002-
КИП 2-0-1,3 УХЛ 1-1300
КИП 3-0-0,8 УХЛ 1-8003-
КИП 3-0-1,3 УХЛ 1-1300
КИП 4-0-0,8 УХЛ 1-8004-
КИП 4-0-1,3 УХЛ 1-1300
КИП 5-0-0,8 УХЛ 1-8005-
КИП 5-0-1,3 УХЛ 1-1300
КИП 6-0-0,8 УХЛ 1-8006-
КИП 6-0-1,3 УХЛ 1-1300
КИП 2-6-0,8 УХЛ 1-80026
КИП 2-6-1,3 УХЛ 1-1300
КИП 3-6-0,8 УХЛ 1-80036
КИП 3-6-1,3 УХЛ 1-1300
КИП 4-6-0,8 УХЛ 1-80046
КИП 4-6-1,3 УХЛ 1-1300
КИП 5-6-0,8 УХЛ 1-80056
КИП 5-6-1,3 УХЛ 1-1300
КИП 6-6-0,8 УХЛ 1-80066
КИП 6-6-1,3 УХЛ 1-1300
КИП 2-12-0,8 УХЛ 1-800212
КИП 2-12-1,3 УХЛ 1-1300
КИП 3-12-0,8 УХЛ 1-800312
КИП 3-12-1,3 УХЛ 1-1300
КИП 4-12-0,8 УХЛ 1-800412
КИП 4-12-1,3 УХЛ 1-1300
КИП 5-12-0,8 УХЛ 1-800512
КИП 5-12-1,3 УХЛ 1-1300
КИП 6-12-0,8 УХЛ 1-800612
КИП 6-12-1,3 УХЛ 1-1300
КИП 3-0-1,3 (2х10А) УХЛ 1*-13003-

Примечание: 1.*КИП с двумя встроенными измерительными шунтами на номинальный ток 10А.
2. По заявкам Заказчика КИПы выпускаются с трассоуказателями или без трассоуказателей.


Условия эксплуатации



  • диапазон рабочих температур окружающей среды: от - 60°С до +50°С;
  • относительная влажность воздуха: до 98% (при температуре +25°С);
  • атмосферное давление (86,6 – 106,7)кПа (от 650 до 800 мм. рт. ст.);
  • атмосфера типов I, II.

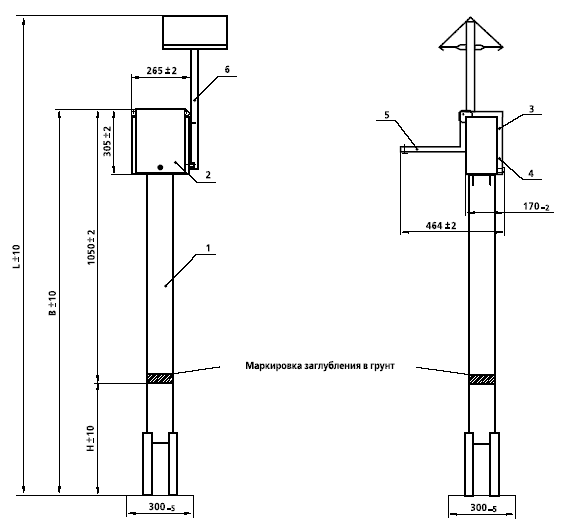

Габаритные размеры



КИП - Коммутационно-измерительные пункты
